🔐 FSociety.pt - Documentação da Infraestrutura
**Infraestrutura Empresarial Segura | Four-Legged Firewall Architecture**
*Projeto Universitário ESTG/IPP - Administração de Sistemas II*
---
[🏠 Início](#) •
[📊 Arquitetura](#-arquitetura-de-rede) •
[📚 Documentação](#-documentação-por-componente) •
[👥 Autores](#-informação-académica)
📋 Sobre o Projeto
Este projeto implementa uma infraestrutura de rede empresarial completa para a empresa fictícia FSociety.pt, demonstrando conceitos avançados de segurança e administração de sistemas:
| Característica |
Descrição |
| 🛡️ Segurança Perimetral |
Firewall stateful com segmentação em 4 zonas |
| 🔐 Gestão de Identidades |
Active Directory com autenticação LDAP centralizada |
| 🌐 Serviços Corporativos |
Email, Web, VPN, Colaboração, Tickets |
| ☁️ Proteção Multi-Camada |
Cloudflare + pfSense + CrowdSec |
| 📊 Deteção de Ameaças |
57+ cenários com blocklists (~70k IPs) |

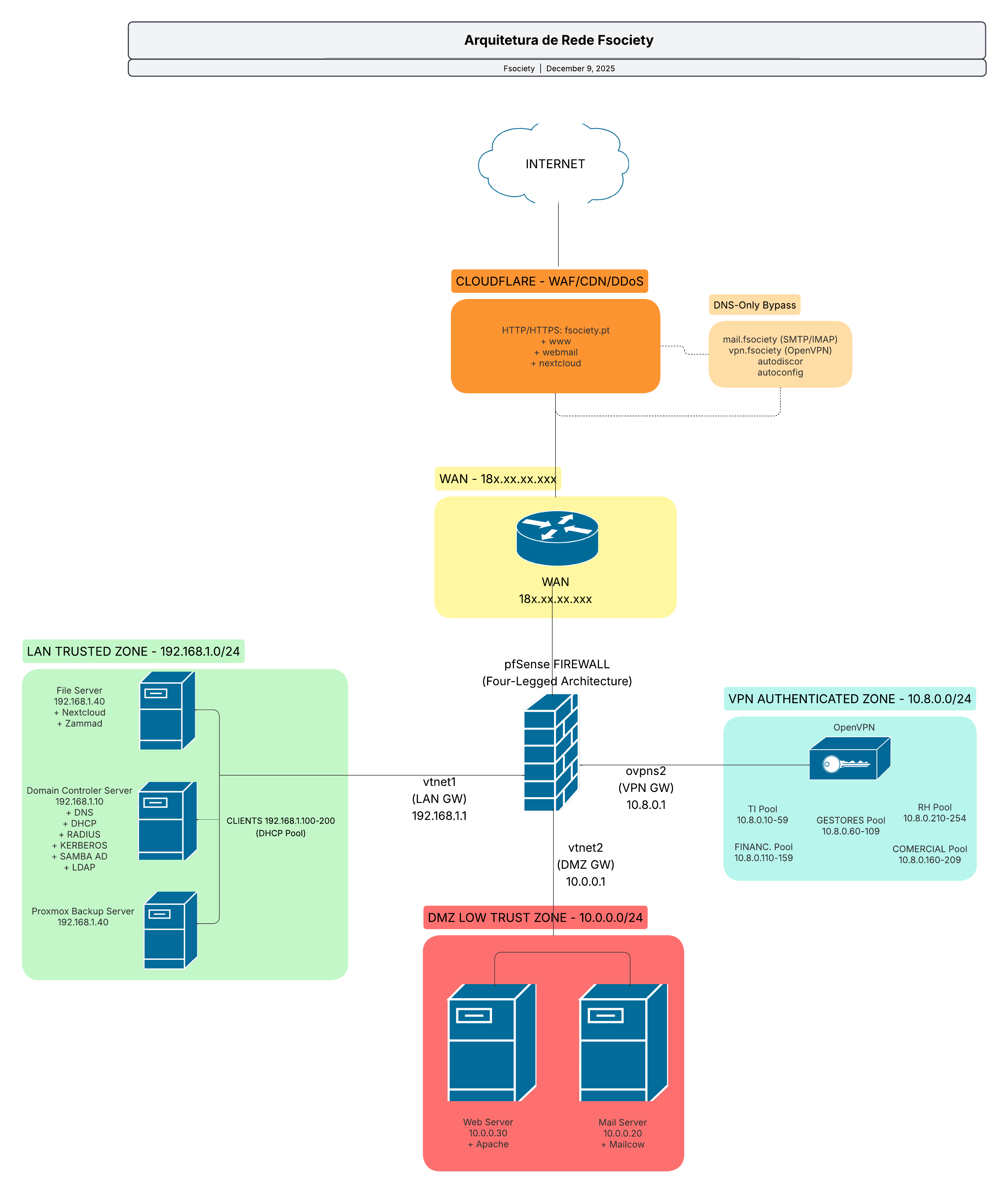

🗺️ Arquitetura de Rede
*Arquitetura Four-Legged Firewall com proteção Cloudflare*
Zonas de Segurança
| Zona |
Rede |
Nível de Confiança |
Servidores |
| WAN |
188.81.65.191 |
❌ Não confiável |
Internet Gateway |
| LAN |
192.168.1.0/24 |
✅ Alta confiança |
DC, File Server, PBS |
| DMZ |
10.0.0.0/24 |
⚠️ Média confiança |
Mailcow, Web |
| VPN |
10.8.0.0/24 |
🔐 Autenticada |
Utilizadores remotos |
🛠️ Stack Tecnológica
Infraestrutura Core
| Componente |
Tecnologia |
Versão |
| Virtualização |
Proxmox VE |
8.x |
| Firewall |
pfSense CE |
2.8.1 |
| Identidade |
Samba AD DC |
4.x |
| Autenticação |
FreeRADIUS |
3.x |
Serviços
| Componente |
Tecnologia |
Localização |
| Email |
Mailcow (Postfix + Dovecot + SOGo) |
DMZ |
| Web Server |
Nginx Reverse Proxy |
DMZ |
| Ficheiros |
Nextcloud 32.0.0 |
LAN |
| Tickets |
Zammad 6.5.2 |
LAN |
| Backup |
Proxmox Backup Server |
LAN |
| VPN |
OpenVPN (2 servidores) |
pfSense |
Segurança
| Camada |
Tecnologia |
Função |
| Edge |
Cloudflare |
WAF, DDoS, CDN |
| Perímetro |
pfSense |
Firewall, NAT, VPN |
| Host |
CrowdSec |
IDS/IPS distribuído |
| Email |
SPF/DKIM/DMARC |
Autenticação |
📚 Documentação por Componente
Plataforma de virtualização com 7 VMs, storage híbrido (HDD + NVMe) e backups automatizados
Firewall perimetral com 72 regras, 34 aliases, VPN com autenticação RADIUS
Samba AD DC com DNS, DHCP, Kerberos, FreeRADIUS e CrowdSec
Nextcloud 32.0.0 + Zammad 6.5.2 com integração LDAP
PBS 4.0.11 com deduplicação, encriptação e backups automáticos
Nginx Reverse Proxy com 6 sites, SSL wildcard e CrowdSec
Servidor de email completo com Postfix, Dovecot, SOGo, Rspamd e ClamAV
| Documento |
Descrição |
| Instalação |
Docker, mailcow-dockerized |
| Configuração |
mailcow.conf, SSL/TLS |
| Domínios e Mailboxes |
20 contas fsociety.pt |
| Rspamd |
Anti-spam, Bayesian filter |
| Antivírus |
ClamAV integrado |
| Webmail |
SOGo, ActiveSync, calendário |
| Registos DNS |
MX, SPF, DKIM, DMARC |
| Backup |
Scripts de backup e restore |
| Integração Zammad |
tickets@fsociety.pt |
| Manutenção |
Updates, logs, troubleshooting |
📊 Métricas do Projeto
| Métrica |
Valor |
| Regras de Firewall |
72 |
| Aliases pfSense |
34 |
| Cenários CrowdSec |
57+ |
| IPs Blocklist |
~70.000 |
| Utilizadores AD |
19 |
| Apps Nextcloud |
65+ |
| Documentos Técnicos |
40+ |
| Campo |
Informação |
| Instituição |
ESTG - Instituto Politécnico do Porto |
| Curso |
Cibersegurança, Redes e Sistemas Informáticos |
| Unidade Curricular |
Administração de Sistemas II |
| Ano Letivo |
2025/2026 |
| Autores |
Ryan Barbosa, Hugo Correia, Igor Araújo |
| Domínio |
fsociety.pt |
📄 Licença
Este projeto está licenciado sob a MIT License.
*"Control is an illusion, and whoever has the illusion has the control."*
**FSociety.pt** - Infraestrutura Empresarial Segura
